锂离子电池极耳焊接质量会直接影响电池安全性和倍率性能,本文是一个极耳焊接点大电流熔断测试。
测试条件
(1)原料规格:Al极耳, 材质A1050-O,宽度6mm,厚度1mm,长78mm。
(2)焊接设备:激光焊接机。
(3)通电设备:5V 300A充放电设备。
(4)温度测试设备:NEC热成像记录仪。
测试方法与过程

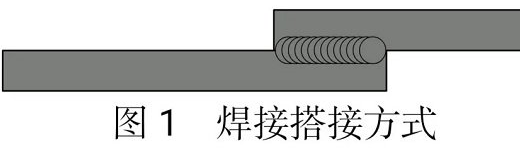

(1)焊接搭接方式:两块Al板搭接10mm,焊接Al板两侧面,如图1所示(不太合理)。
(2)焊接条件:
峰值功率 6000 W;
频率25 Hz;
焊接速度 4 mm/s;
能量约16 J。
(3)通电条件:
