1. 静电放电抗扰度测试概述
静电放电抗扰度试验(ESD)的国家标准为GB/T17626.2(等同于国际标准IEC61000-4-2) 。
静电放电（ESD)是一种自然现象,经验表明,人在合成纤维的地毯上行走时,通过鞋子与地毯的摩擦,只要行走几步,人体上积累的电荷就可以达到10-6库仑以上(这取决于鞋子与地毯之间的电阻),在这样一个"系统"里(人/地毯/大地)的平均电容约为几十至上百pF,可能产生的电压要达到15kV.研究不同的人体产生的静电放电,会有许多不同的电流脉冲,电流波形的上升时间在100ps至30ns之间.电子工程师们发现,静电放电多发生于人体接触半导体器件的时候,有可能导致数层半导体材料的击穿,产生不可挽回的损坏.静电放电以及紧跟其后的电磁场变化,可能危害电子设备的正常工作。
2. 静电放电抗扰度测试方法

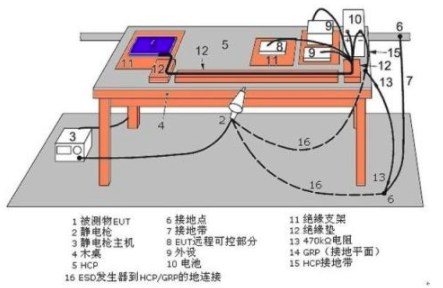

GB/T17626.2国内静电放电标准描述的是在低湿度环境下,通过摩擦使人体带电.带了电的人体,在与设备接触过程中就可能对设备放电.静电放电抗扰度试验模拟了两种情况:⑴设备操作人员直接触摸设备时对设备的放电,和放电对设备工作的影响;⑵设备操作人员在触摸邻近设备时,对所关心这台设备的影响.
其中前一种情况称为直接放电(直接对设备放电);后一种情况称为间接放电(通过对邻近物体的放电,间接构成对设备工作的影响).静电放电可能造成的后果是:
⑴通过直接放电,引起设备中半导体器件的损坏,从而造成设备的永久性失效.
⑵由放电(可能是直接放电,也可能是间接放电)而引起的近场电磁场变化,造成设备的误动作.
3.静电放电抗扰度标准
GB17626.2
YY0505
GB/T 18268
EN55024
EN61547等
4. 静电放电抗扰度的模拟
高压真空继电器是目前唯一能产生重复和高速放电波形的器件.线路中的150pF电容代表人体的储能电容,330Ω电阻代表人体在手握钥匙和其他金属工具时的人体电阻.标准认为用这种人体放电模型(包括电容量和电阻值)来描述静电放电是足够严酷的.从放电电流波形(标准规定是放电电极对作为电流传感器的2Ω电阻接触放电时的电流波形)可以预见它含有极其丰富的谐波成分,因此它加大了试验的严酷程度.
作为对静电放电发生器的校核(这是确保采用不同品牌放电发生器试验结果可比性与重复性的关键),标准要求在4个不同电压下进行测量,测量中要用带宽至少为1GHz的示波器.
