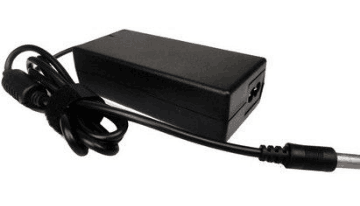

电源适配器的测试项目及技术参数

  电源适配器的基本参数项目包括电源适配器承受负载影响输出电压参数,输入市电电压影响电源适配器输出电压参数,电源适配器纹波电压,电源适配器耐电压,电源适配器纹波噪声,电源适配器漏电流,电源适配器温度测试,电源适配器输入电压调节率,负载调节率以及线材测试等项目.

　　电源适配器承受负载影响输出电压参数

　　负载调整率或称电流调整率:在额定市电电网电压下,电源适配器承受负载电流从零变化到最大时,电源适配器输出电压的最大相对变化量,常用百分数表示,有时也用绝对变化量表示.

　　输出电阻或称等效内阻或厂下,由于电源适配器承受负载电流变化△IL引起输出电压变化△Uo,则输出电阻为Ro=|△Uo/△IL| 欧.

　　输入市电电压影响电源适配器输出电压参数

　　绝对稳压系数:表示电源适配器承受负载不变的情况下,电源适配器输出直流变化量△U0与输入电网变化量△Ui之比.公式为:K=△U0/△Ui.

　　相对稳压系数:表示电源适配器承受负载不变的情况下,电源适配器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比.公式为S=△Uo/Uo / △Ui/Ui

　　输入调整率:它表示输入市电电网电压由额定电压值变化+-10%时,电源适配器输出电压的相对变化量,有时也以绝对值表示.

　　电压稳定度:电源适配器承受负载电流保持为额定范围内的任何值,输入市电电网电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo(百分值),称为电源适配器的电压稳定度.

　　电源适配器纹波电压

　　纹波电压:是指电源适配器输出电压中50赫或100赫的交流分量,通常用有效值或峰值表示.经过电源稳压电路稳压作用,可以使整流滤波后的纹波电压大大降低,降低的倍数反比于稳压系数S.测量电源纹波可以先用示波器将整个波形捕获,然后将关心的纹波部分放大来观察和测量自动测量或光标测量均可,同时还要利用示波器的FFT功能从频域进行分析.

　　最大纹波电压:在电源适配器额定输出电压和负载电流下,电源适配器输出电压的纹波(包括噪声)的绝对值的大小,通常以峰峰值或有效值表示.

　　纹波系数Y(%):电源适配器承受的额定负载电流下,电源适配器输出纹波电压的有效值Urms与输出直流电压Uo之比,公式为:y=Umrs/Uo x100%

　　纹波电压抑制比:在规定的纹波频率下,电源适配器输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比,纹波电压抑制比=Ui~/Uo~ .

　　噪声不同于纹波.纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分.用峰-峰peak to peak值表示,一般在输出电压的0.5%以下,噪声是出现在输出端子间的纹波以外的一种高频成分,也用峰-峰peak to peak值表示,一般在输出电压的1%左右.纹波噪声是二者的合成,用峰-峰peak to peak值表示,一般在输出电压的2%以下.

　　电源适配器耐电压
