传导骚扰的实质是电磁波在低频时由于波长原因需要依附导体进行传播,根据导体的性质,我们通常将传导骚扰分为:电源端传导骚扰、信号端传导骚扰、负载端传导骚扰。其中信号端控制线485和232的传导骚扰测试较少,下面就以CISRP 32中对这两种线缆的测试要求进行解析。
平衡线和非平衡线的差异
非平衡线:利用信号端与地线电位差进行信号传输,一般有信号端与地端,信号端为高端,地端为低端,如我们常见的RS232。
平衡线:利用不同信号线之间的电位差进行信号传输,如我们常见的RS485,一般用于长距离传输。

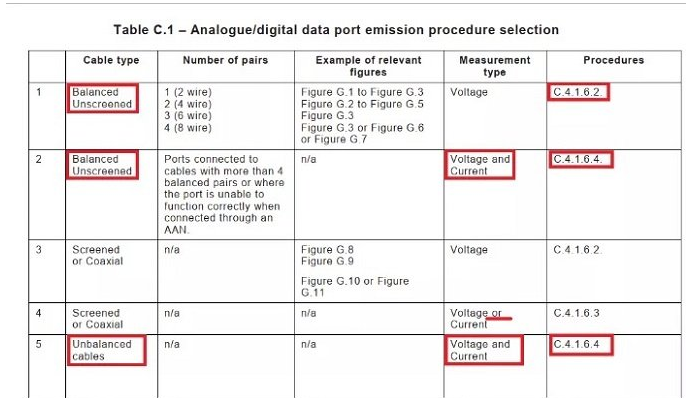

测试方法的选择
485 为非屏蔽平衡线,根据CISPR32要求有两种方法:
(1)ISN 法;(2)电流探头和容性电压探头法。
232 为非屏蔽非平衡线,根据CISPR32要求有一种方法:
(1)电流探头和容性电压探头法。
INS法

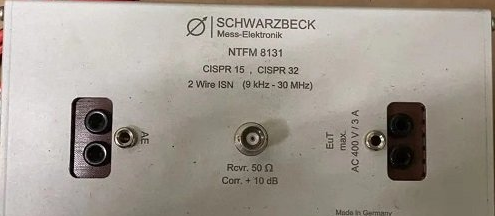

485 为非屏蔽平衡线,要用两线ISN,如下图,该方法较为常见,不做赘述。
电流探头和容性电压探头法

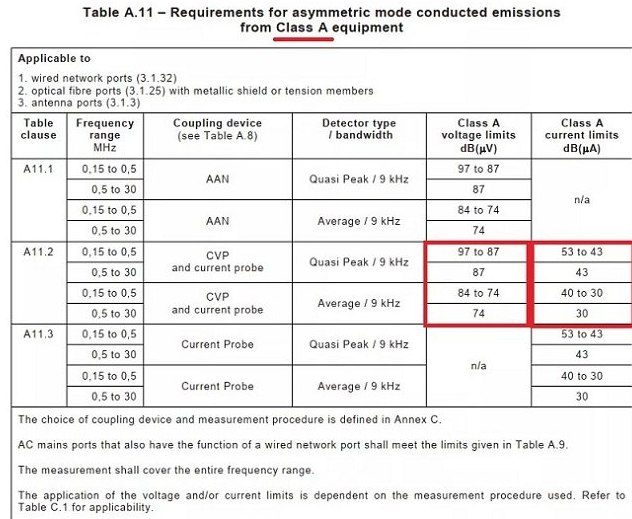

(1)限值:以Class A为例
(2) 测试布置
① EUT和AE放在离参考平面距离为40cm的绝缘平台上;
② EUT和AE之间的通信线缆离参考平面为4cm,容性电压探头内的通信线缆高度无此要求;
③ EUT需由AMN供电,电源线需通过与通信线缆保持一定的距离以使耦合骚扰或串扰效应最小化;
