EMC测试之CDN辐射

概述

 对于电气照明设备等小型受试物,CISPR 15标准规定,耦合/去耦网络(CDN)法是辐射发射测量方法的替代法,用CDN测量共模端子电压,能缩短测试时间并节省场地费用(可以在无屏蔽的室内进行)。

 CDN法的原理是对于小型EUT,引线上由共模电流引起的辐射发射,远远大于受试物表面向外的辐射。由于CDN能提供稳定的共模阻抗,因此可以通过测量共模电压推导出辐射发射。CDN法可以测量的频率范围为30MHz - 300MHz。

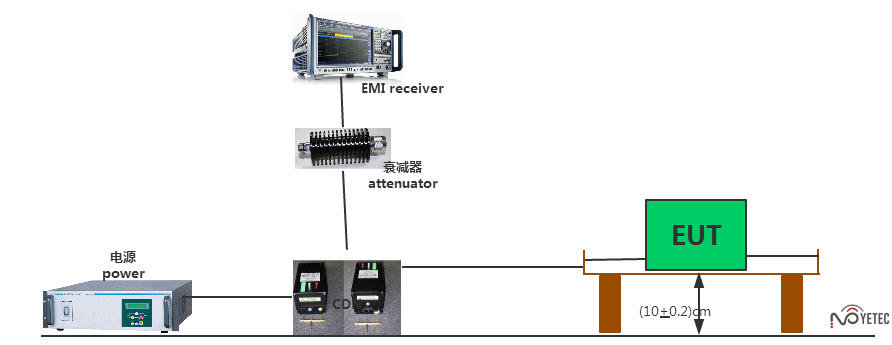

照明设备放置在非导电的高度为10cm的木板上,木板放置在接地金属板上,照明设备通过一根长20cm左右的电源线与CDN相连接。电缆离金属板的距离为4cm。

测量照明设备电源线辐射时,使用M型CDN。如果照明设备有控制端子,需要使用CDN AF2进行测量。

CDN的阻抗参数|Zce|要求:     频率范围150kHz - 26MHz: 150Ω ± 20Ω       频率范围26MHz - 80MHz: 150Ω + 60Ω / -45Ω      频率范围80MHz - 300MHz: 150Ω ± 60Ω
